В данном исследовании в качестве основных материалов использовались стеклоткань без щелочи и слюдяная бумага на основе арамидного волокна. Самодельный силиконовый клей и коммерчески доступный силиконовый клей применялись для изготовления силиконовой слюдяной ленты, армированной стеклотканью и арамидным волокном, а ее характеристики сравнивались с импортным аналогом.

Моделируя процесс изготовления проволочных стержней, три типа слюдяных лент были намотаны и пропитаны одной и той же импортной силиконовой пропиточной смолой при одинаковых технологических условиях. После выпечки и отверждения были систематически оценены их электротехнические свойства, скорость отверждения и экологическая надежность. Тестовые параметры включали скорость отверждения клея, основные характеристики слюдяной ленты, диэлектрические коэффициенты потерь в нормальных и горячих условиях, пробивное напряжение, скорость отверждения основного изоляционного слоя и испытание на долговечность при воздействии множества факторов окружающей среды.

1 Скорость отверждения клея и совместимость

После отверждения коммерчески доступного силиконового клея и пропиточной смолы появляется желтовато-белый хлопьевидный осадок, скорость отверждения составляет всего 63,2%, что указывает на плохую совместимость. Самодельный клей после отверждения прозрачен и однороден, скорость отверждения составляет 77,1%, что соответствует техническому требованию ≥75%. Анализ показывает, что виниловые и фенильные структуры, введенные в самодельный клей, повышают его реакционную способность и совместимость с пропиточной смолой, образуя однородную массу.

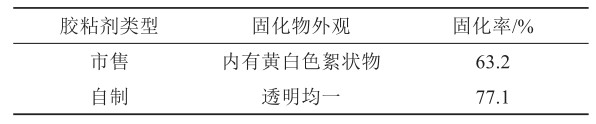

 Таблица 1 Внешний вид и скорость отверждения отвержденных продуктов силиконового клея и пропиточной смолы

2 Технологичность клея

Исследование оптимизировало формулу клея с помощью ортогональных экспериментов и определило, что оптимальные технологические параметры составляют: содержание винила 5%, дозировка катализатора 2% и время реакции 2 часа. Слюдяная лента, изготовленная в этих условиях, обладает отличной адгезией и мягкостью, отсутствует явление обратного прилипания, а также хорошая технологичность намотки.

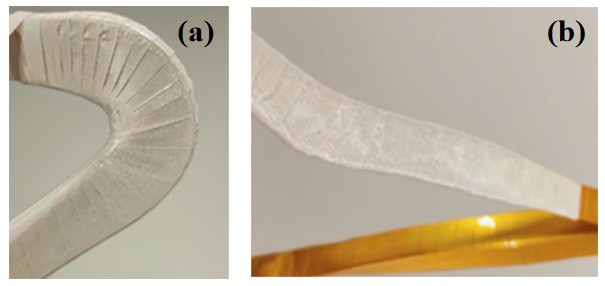

Рисунок 1 Проверка внешнего вида намотки (a) Внешний вид конца катушки намотки; (b) Внешний вид намотанного проводника

3 Основные свойства слюдяной ленты

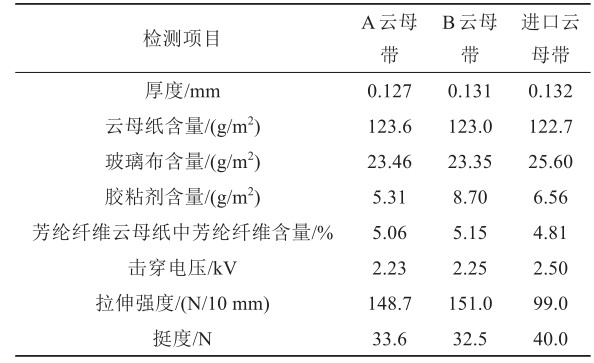

Таблица 2 Результаты испытаний силиконовой слюдяной ленты, армированной стеклотканью и арамидным волокном

Коэффициент диэлектрических потерь в нормальных условиях: При напряжении 3 кВ коэффициент диэлектрических потерь стержня из слюдяной ленты A показывает значительное увеличение, в то время как стержень из слюдяной ленты B демонстрирует характеристики, сопоставимые с импортными продуктами, что указывает на отличную целостность изоляции и минимальные внутренние воздушные зазоры.

 Коэффициент диэлектрических потерь в горячих условиях: При температуре 200°C стержень из слюдяной ленты B соответствует импортным продуктам по характеристикам, что дополнительно подтверждает совместимость клея со смолой.

Пробивное напряжение: Пробивное напряжение стержня из слюдяной ленты B соответствует импортным продуктам, но выше, чем у слюдяной ленты A, демонстрируя превосходную прочность и целостность изоляции.

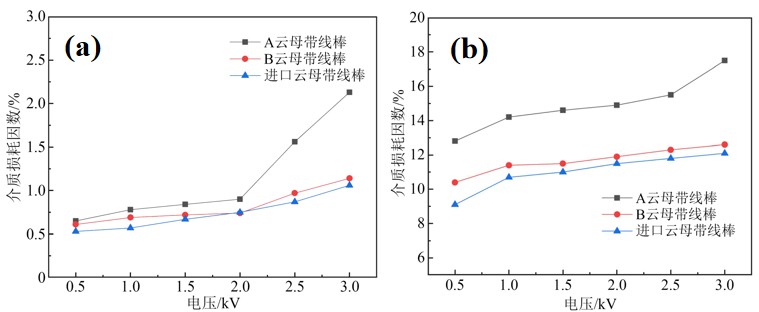

Рисунок 2 Коэффициенты диэлектрических потерь в (a) нормальных и (b) горячих состояниях при различных напряжениях

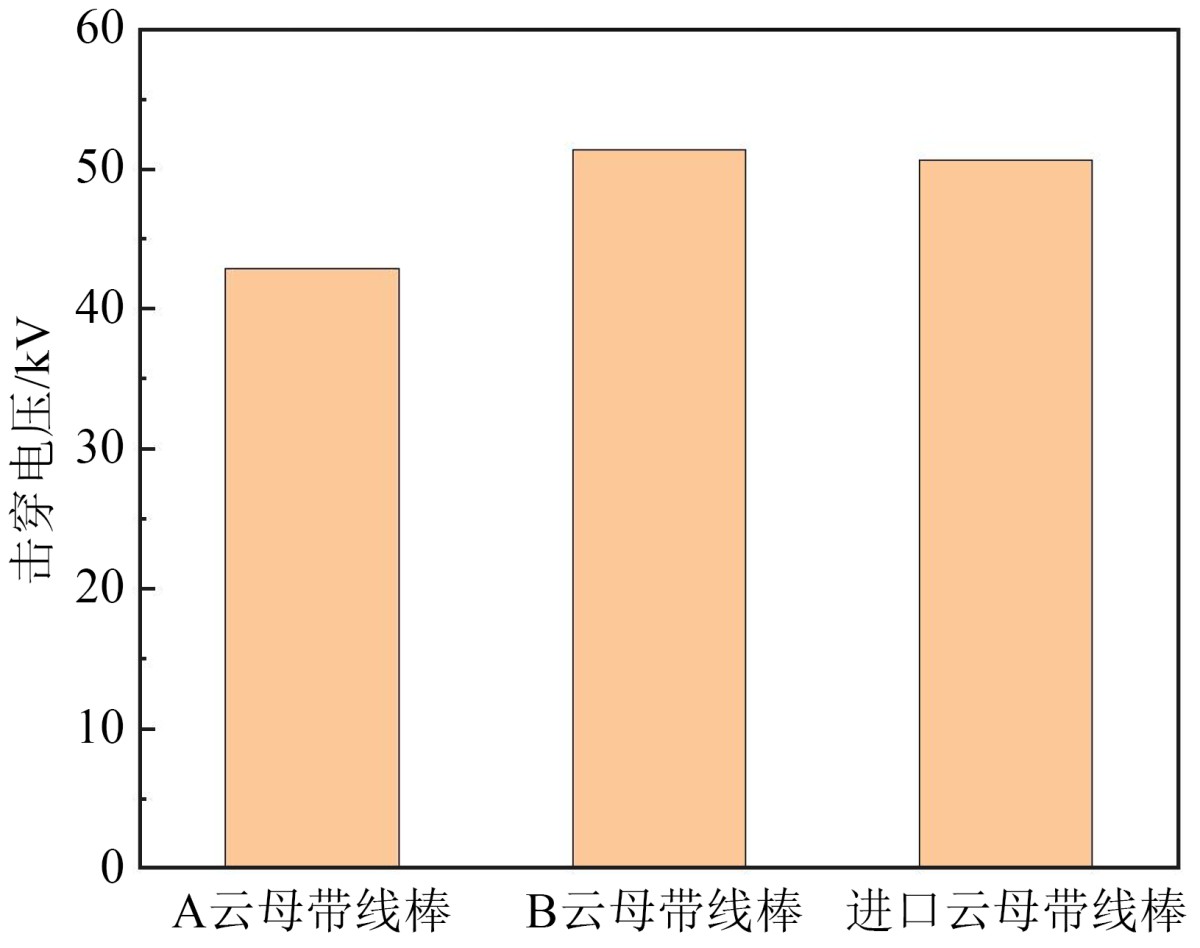

Рисунок 3 Пробивное напряжение стержня

В результате систематического исследования процесса намотки, электротехнических характеристик и экологической надежности самодельной силиконовой слюдяной ленты, армированной стеклотканью и арамидным волокном, были сделаны следующие выводы:

(1) Клей, используемый в самодельной слюдяной ленте, обладает хорошей совместимостью с пропиточной смолой, а скорость отверждения соответствует техническим требованиям;

(2) Процесс намотки самодельной слюдяной ленты отличный, а прочность на растяжение и жесткость превосходят импортные продукты;

(3) Самодельная слюдяная лента эквивалентна импортным продуктам по электротехническим характеристикам, таким как коэффициенты диэлектрических потерь в нормальных и горячих условиях и пробивное напряжение. Она обладает хорошей экологической надежностью и может заменить импортные продукты для изоляционной обработки высокоскоростных тяговых двигателей.
