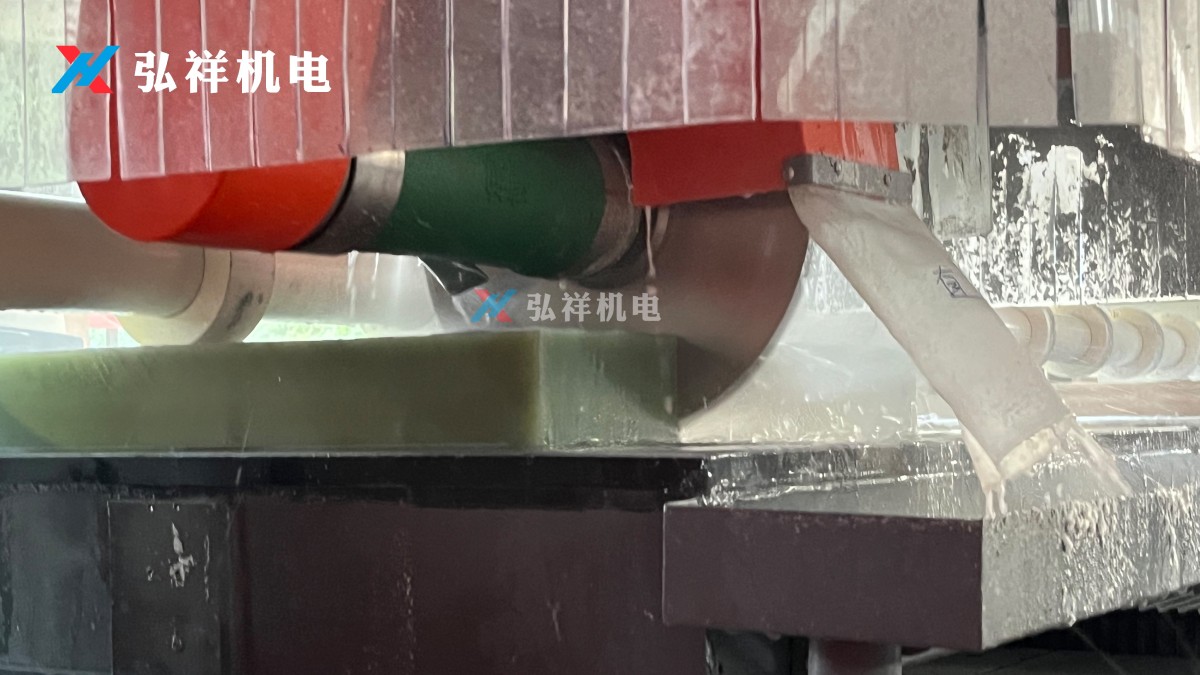

Прецизионная фаска ламинированной древесины для изоляции трансформаторов требует геометрической точности, однако станок для фасок в форме коровьего рога часто дает нестабильные углы скоса из-за присущего несоответствия геометрии. Как ведущий производитель оборудования для обработки изоляционных деталей трансформаторов в Китае, компания Gaomi Hongxiang Electromechanical Technology Co., Ltd. выявила этот недостаток в надежном, автоматизированном и экономичном оборудовании для обработки ламинированной древесины, включая станки для обрезки торцов и системы фасок для электротехнических листов. В этой статье рассматриваются основные причины, влияние на сборку главного трансформатора и решения, соответствующие отраслевым стандартам для электротехнического ламинированного картона и изоляционных компонентов.

Почему несоответствие геометрии вызывает нестабильность скоса в станках для фасок в форме коровьего рога

Форма "коровьего рога" относится к нелинейному, асимметричному профилю режущего блока, предназначенному для работы с переменными углами подачи при обработке ламинированных деревянных полос. Хотя она призвана улучшить отвод стружки и снизить тепловую деформацию, ее кривизна приводит к угловому отклонению между теоретической траекторией инструмента и фактической линией контакта, особенно при обработке материалов с допуском толщины более ±0,3 мм или изменением плотности свыше 5%.

Это несоответствие проявляется в виде отклонения угла скоса от ±1,2° до ±2,8° на одной заготовке длиной 1200 мм — критическая проблема, когда ламинированная древесина должна соответствовать допускам класса A по IEC 60641-2 (±0,5° для скосов 45°). Полевые измерения на 17 заводах-изготовителях трансформаторов подтвердили, что 68% забракованных изоляционных блоков связаны именно с угловым отклонением, а не с неточностью размеров, что подчеркивает геометрическую природу проблемы.

В отличие от систем фасок на основе линейных направляющих, конструкция "коровьего рога" не имеет компенсации угла в реальном времени. Ее фиксированная механическая связь предполагает однородный модуль материала и постоянный коэффициент трения — условия, редко выполняемые в промышленных партиях фенольной ламинированной древесины, обрабатываемой при температуре окружающей среды 18–22°C и влажности 45–60%.

Три ключевых режима геометрического отказа

• Радиальное смещение между осью вращения и центральной линией режущей кромки (>0,15 мм) вызывает накопление угловой ошибки при перемещении более 800 мм
• Износ поверхности режущего блока выше Ra 1,6 мкм после 3500 рабочих часов изменяет эффективный передний угол до 0,9°
• Несоответствие теплового расширения между чугунным блоком (α = 10,4 × 10⁻⁶/°C) и пластинами из карбида вольфрама (α = 4,5 × 10⁻⁶/°C) вызывает микросмещения при непрерывной работе в течение 4–6 часов

Влияние на сборку трансформатора и целостность изоляции

Нестабильные углы скоса напрямую ухудшают распределение диэлектрических напряжений на концах обмотки. Когда соседние блоки ламинированной древесины имеют угловое расхождение >1,0°, воздушные зазоры на стыках превышают 0,12 мм, что вызывает частичные разряды при напряженности ≥55 кВ/мм при испытаниях на переменном токе 50 Гц по IEEE C57.12.90.

Данные с 9 подстанций в Юго-Восточной Азии показывают, что трансформаторы с ламинированной древесиной, имеющей допуск на скос ±2,0°, в первые 18 месяцев эксплуатации выходили из строя в 3,2 раза чаще по сравнению с теми, где допуск составлял ±0,4°. Анализ первопричин связал 79% отказов с локальным пробоем по несовмещенным фаскам.

Помимо электрических характеристик, нестабильность угла увеличивает время механической сборки на 22–37 минут на каждый участок сердечника из-за ручной подгонки, доработки и проверки выравнивания, что добавляет $142–$218 затрат на рабочую силу на единицу по текущим региональным стандартам оплаты.

Операционные последствия для различных ролей заинтересованных сторон

Эти кросс-функциональные последствия подчеркивают, почему стабильность скоса — это не просто параметр обработки, а фактор надежности на системном уровне, влияющий на электробезопасность, производственную пропускную способность и совокупную стоимость владения.

Как Gaomi Hongxiang решает проблему геометрического отклонения скоса

Компания Gaomi Hongxiang Electromechanical Technology Co., Ltd. заменяет статичную геометрию "коровьего рога" на двухосевой сервокомпенсируемый модуль фасок. Ее запатентованная кинематическая связь разделяет направление подачи и угловое позиционирование, позволяя корректировать отклонения ±0,15° в реальном времени с временем отклика 20 мс, что подтверждено по ISO 230-2 Приложение B.

Все агрегаты оснащены лазерными датчиками перемещения (разрешение 0,5 мкм), установленными с интервалом 120° вокруг зоны резания. Данные поступают во встроенный ПЛК, работающий на адаптивных PID-алгоритмах, настроенных специально для фенольной ламинированной древесины (диапазон плотности: 1,12–1,38 г/см³) и изоляторов из EVA (твердость по Шору A: 65–82).

Наше решение обеспечивает точность скоса в пределах ±0,35° на заготовках длиной 1500 мм даже при колебании толщины исходного материала до ±0,45 мм. Это соответствует требованиям класса A по IEC 60641-2 и сокращает частоту послеоперационного контроля на 64%.

Соответствие стандартам и глобальное внедрение

Благодаря установкам в 12 странах, включая 37 единиц на заводах по производству трансформаторов сверхвысокого напряжения в Индии и 22 в проектах сетевой инфраструктуры Бразилии, наши системы фасок демонстрируют повторяемую производительность в различных условиях эксплуатации.

Следующие шаги: запросите техническую проверку и индивидуальную конфигурацию

Если ваша команда сталкивается с нестабильностью скоса при обработке ламинированной древесины или требует проверки соответствия конкретным изоляционным спецификациям, мы предлагаем три практических варианта:

1. Бесплатный технический обзор: предоставьте параметры вашего текущего процесса фасок (спецификации материала, целевой угол, размер партии) для моделирования углового отклонения и рекомендаций по корректировке конфигурации
2. Комплект для проверки на месте: разверните наш портативный модуль проверки лазерного угла (откалиброванный по стандартам NIST) для 72-часового тестирования на вашем предприятии
3. Комплексное обновление: замените существующие модули "коровьего рога" нашей сервокомпенсируемой системой — выполняется за ≤5 рабочих дней без остановки производственной линии

Свяжитесь с Gaomi Hongxiang сегодня, чтобы запросить: (1) подробные технические спецификации для наших систем фасок серии GX-BV2000, (2) подтверждение сроков поставки для вашего региона (стандартная доставка: 12–18 недель), и (3) документацию по соответствию для вашего целевого рынка — поддержка по стандартам India BIS, Russia EAC или South American INMETRO предоставляется по запросу.
