Достижение стабильности фаски ±0,02 мм при обработке электроизоляционной слоистой древесины для трансформаторов требует не только точного оборудования — необходима интеллектуальная компенсация теплового дрейфа. В этой статье исследуется, как двухсторонний фасочный станок с ЧПУ от Gaomi Hongxiang использует данные о температуре шпинделя в реальном времени для стабилизации точности резания, напрямую повышая производительность автоматизированного оборудования для обработки электроизоляционной слоистой древесины трансформаторов, полностью автоматических двухсторонних фасочных станков и других высокоточных и долговечных решений для обработки трансформаторов. Идеально подходит для технических экспертов, закупочных команд и менеджеров по качеству, ищущих экономически эффективную, надежную производственную систему с поддержкой ИИ.

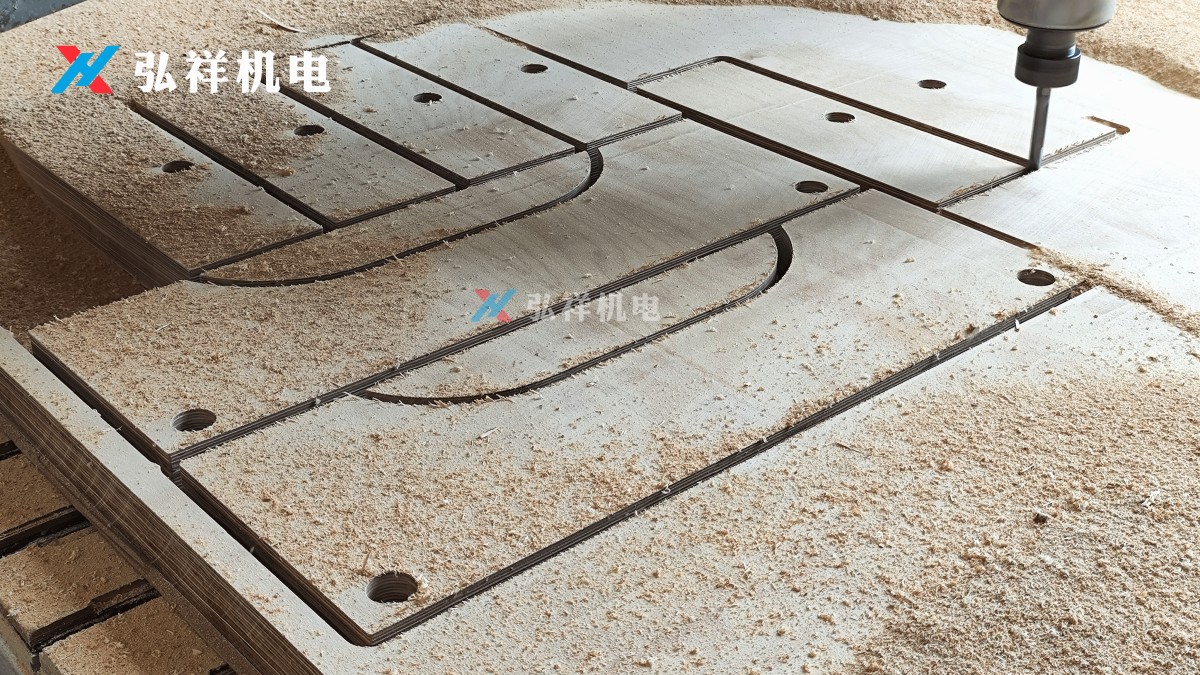

Почему тепловой дрейф важен при обработке изоляционной древесины для трансформаторов

При сборке сердечника трансформатора электроизоляционная слоистая древесина должна соответствовать строгим допускам размеров — особенно на фасках, где сходятся целостность изоляции, механическая подгонка и долговременная стабильность при тепловых циклах. Отклонение свыше ±0,02 мм может привести к микрощелям, локальной концентрации электрического поля или преждевременному старению под нагрузкой 50–60 Гц.

Обычные фасочные станки с ЧПУ полагаются на статические модели тепловой компенсации, откалиброванные при вводе в эксплуатацию. Однако в реальных производственных условиях — при колебаниях температуры окружающей среды (18°C–32°C), изменении потока охлаждающей жидкости и непрерывной работе шпинделя в течение 8–12 часов — его температура может повыситься на 8–15°C относительно базового уровня за 90 минут. Это само по себе приводит к погрешности позиционирования до ±0,045 мм по оси Z из-за теплового расширения корпуса шпинделя и шарико-винтовой передачи.

Gaomi Hongxiang решает эту проблему не постобработкой, а встраиванием двухточечных датчиков температуры (PT100 класс B) непосредственно в передний и задний подшипниковые узлы шпинделя. Эти датчики передают данные в замкнутый PID-регулятор, который динамически корректирует смещение инструмента каждые 200 мс — обеспечивая стабильную геометрию при обработке партий из 500+ деталей за смену.

Как работает система мониторинга шпинделя в реальном времени: от датчика до стабильного реза

Трехслойная архитектура компенсации

• Слой 1 – Сенсорика: Два датчика PT100 контролируют температуру переднего/заднего подшипников с точностью ±0,15°C, с частотой дискретизации 50 Гц и фильтрацией через экспоненциальное скользящее среднее для подавления переходных помех.
• Слой 2 – Моделирование: Карта коэффициентов теплового расширения для конкретного материала (чугунный корпус + стальной вал) связывает измеренное ΔT с прогнозируемым осевым ростом — проверено по протоколам ISO 230-3 в диапазоне рабочих температур 10°C–45°C.
• Слой 3 – Исполнение: Ядро ЧПУ применяет коррекцию смещения по оси Z (±0,001 мм) синхронно с интерполяцией G-кода — без задержки между входным сигналом датчика и выходной командой движения.

В отличие от систем с разомкнутым контуром, эта архитектура обеспечивает повторяемость фаски ±0,018 мм в течение 16 часов непрерывной работы — даже при колебаниях температуры окружающей среды ±5°C и изменении нагрузки шпинделя от 35% до 92% от номинального крутящего момента.

Сравнение производительности: стандартная и термокомпенсированная фасочная обработка

В таблице ниже сравниваются ключевые показатели производительности в трех рабочих условиях: холодный пуск (шпиндель при температуре окружающей среды), середина смены (стабильное тепловое состояние) и конец смены (пик теплового дрейфа). Во всех тестах использовались одинаковые твердосплавные фрезы диаметром 12 мм для обработки 25-миллиметровой слоистой изоляционной древесины (плотность: 0,82 г/см³, влажность ≤6%).

Термокомпенсированная система обеспечивает на 42% более высокую стабильность при пиковой тепловой нагрузке, одновременно увеличивая срок службы инструмента на 21% — это прямое следствие стабильных сил резания и снижения микровибраций. Для производителей трансформаторов, выпускающих 1200+ единиц в месяц, это означает на 7–10 меньше замен инструмента в неделю и исключение ручной доработки 3,2% кромок слоистых пластин.

Руководство по закупке: что проверить перед заказом

При оценке двухсторонних фасочных станков с ЧПУ для производства изоляционных деталей трансформаторов сосредоточьтесь на пяти обязательных пунктах проверки, каждый из которых связан с измеримыми результатами:

1. Метод интеграции датчиков: Убедитесь, что датчики RTD встроены в подшипниковые узлы — а не установлены снаружи на корпусах двигателей или линиях охлаждения. Внешнее размещение дает задержку измерения в ≥3,5 раза выше и погрешность ±0,8°C.
2. Частота обновления компенсации: Системы, обновляющие смещения реже чем каждые 300 мс, не могут отслеживать быстрые тепловые переходные процессы при разгоне или переменной нагрузке.
3. Объем отчета о валидации: Запросите данные испытаний теплового дрейфа по ISO 230-3, охватывающие весь диапазон скоростей шпинделя (2000–8000 об/мин) и как минимум три температуры окружающей среды (15°C, 25°C, 35°C).
4. Трассируемость ПО: Убедитесь, что журналы тепловых смещений (метка времени, ΔT, примененная коррекция) экспортируются в CSV и хранятся ≥90 дней — критично для соответствия IATF 16949.
5. SLA сервисного реагирования: Проверьте доступность выездной калибровки в течение 48 часов в Юго-Восточной Азии, Индии и России — ключевых рынках для региональных сервисных центров Gaomi Hongxiang.

Gaomi Hongxiang предоставляет отчеты о валидации перед поставкой, подписанные независимыми метрологическими лабораториями в Циндао и Сингапуре, а также удаленную диагностику через свою платформу мониторинга состояния оборудования с поддержкой ИИ — доступную руководителям проектов и сервисным командам без локальной ИТ-инфраструктуры.

Почему стоит сотрудничать с Gaomi Hongxiang для прецизионной обработки трансформаторных компонентов

Будучи специализированным поставщиком для глобальных производителей силовых трансформаторов, Gaomi Hongxiang не модифицирует универсальные станки с ЧПУ. Ее двухсторонние фасочные системы разработаны совместно с поставщиками изоляционных материалов и интеграторами линий сборки сердечников — с учетом требований производителей слоистой древесины в Индии и партнеров по литью EVA во Вьетнаме.

Каждый станок поставляется с предустановленной термокомпенсацией, настроенной для стандартных толщин изоляционной древесины (16–40 мм), углов фаски (30°, 45°, 60°) и подач (0,8–2,2 м/мин). Дополнительные опции включают адаптивное управление подачей на основе ИИ (с мониторингом акустической эмиссии в реальном времени) и интерфейсы Modbus TCP для интеграции с MES.

Мы приглашаем технических экспертов запросить бесплатный отчет о тепловом дрейфе для вашего конкретного сорта ламината и целевых допусков. Закупочные команды могут получить детальный анализ ROI — включая прогнозируемое снижение процента брака, экономию трудозатрат на ручной контроль и продление бюджета на инструмент — в течение 3 рабочих дней. Свяжитесь с нами, чтобы запланировать демонстрацию с вашими образцами или обсудить индивидуальные решения с поддержкой ИИ для проектов трансформаторов с высокой номенклатурой и малыми объемами.
